Clickfit EVO SPANTHAAK UNIVERSEEL 1008045 €11,90 (H=min. 37mm/ max. 62mm) €12,96
€ 13,50
Delen
Omschrijving
Omschrijving
Merk CLICKFIT EVO
Product type: 1008045
Lev. Nr.: 1008045
Brochure Clickfit EVO: PDF
Handleiding Montage: PDF

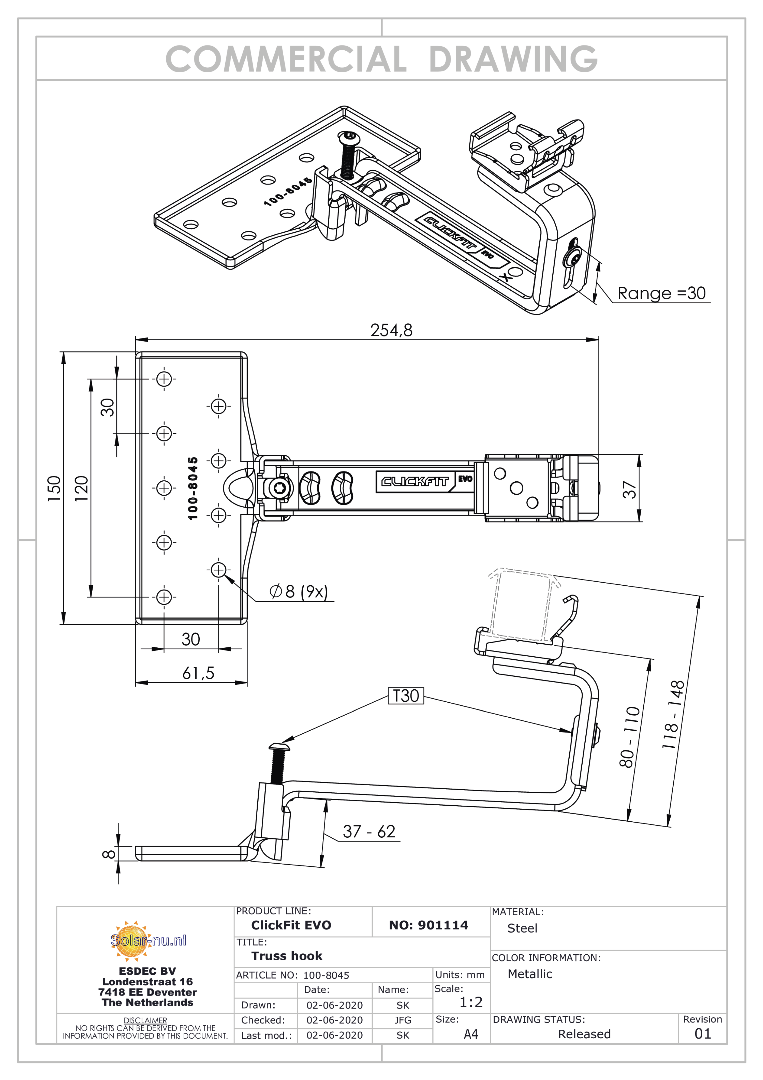

Tekening: PDF

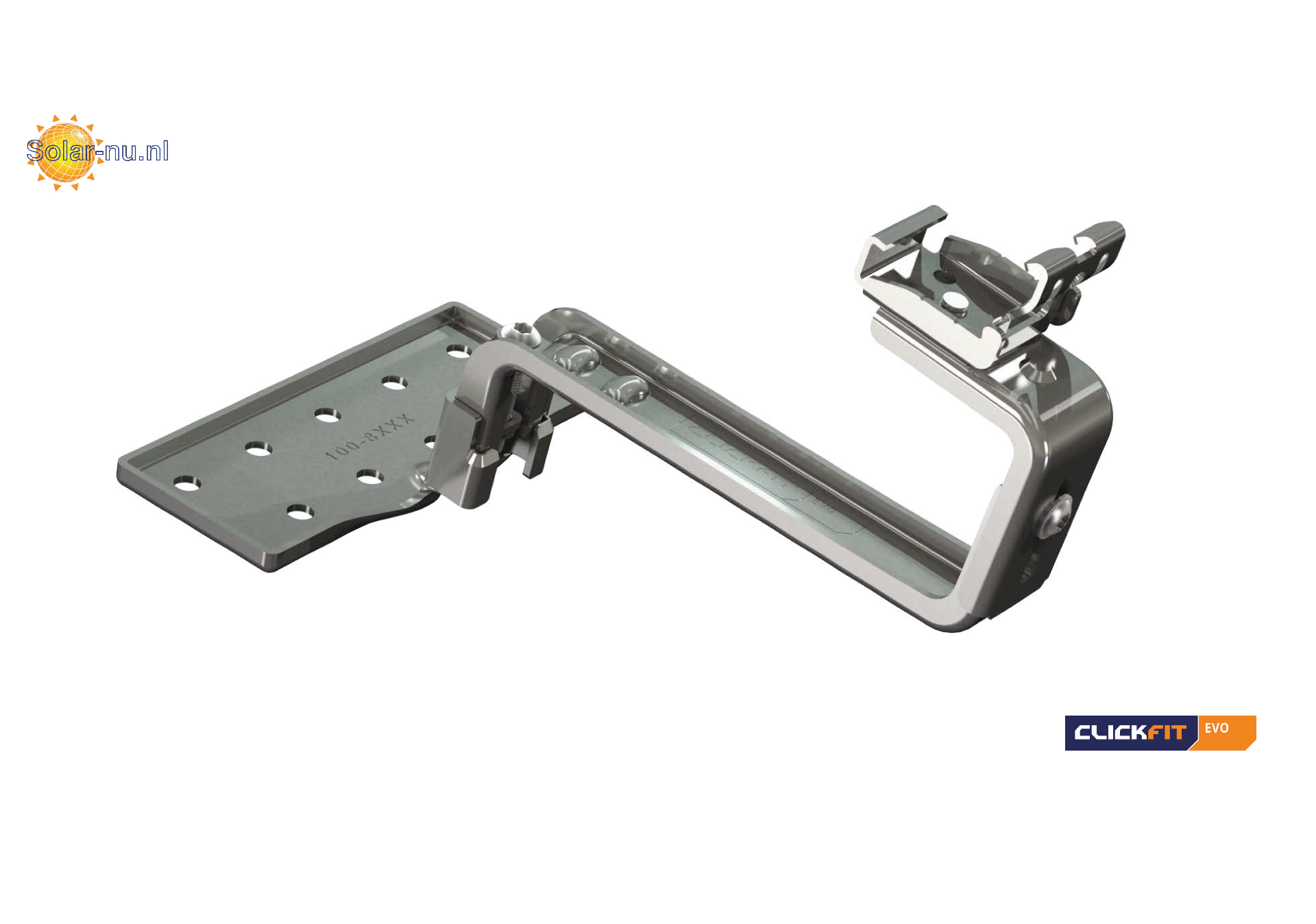

Clickfit EVO SPANTHAAK UNIVERSEEL (H=min. 37 mm en max. 62 mm.)
De Clickfit Evo universele moduleklem is vervaardigd uit hoogwaardig staal met een speciale "Magnelis" coating voor optimale corrosiebestendigheid. minimaal 37 mm en maximaal 62 mm.De moduleklem wordt standaard geassembleerd geleverd en is geschikt voor alle geframede zonnepanelen met een dikte tussen 30 en 50 mm. Door het slimme ontwerp is hij te gebruiken als middenklem en - in combinatie met de eindkap - ook als eindklem. Het ontwerp voorziet daarnaast in potentiaalvereffening tussen de zonnepanelen. De universele moduleklem bijt door de anodisatielaag van de het zonnepaneel en zorgt ervoor dat de zonnepanelen onderling doorverbonden zijn wanneer het systeem geaard dient te worden. De klemmen zijn standaard uitgerust met diefstal vertragende schroeven en zijn verkrijgbaar in de kleuren zwart en grijs.

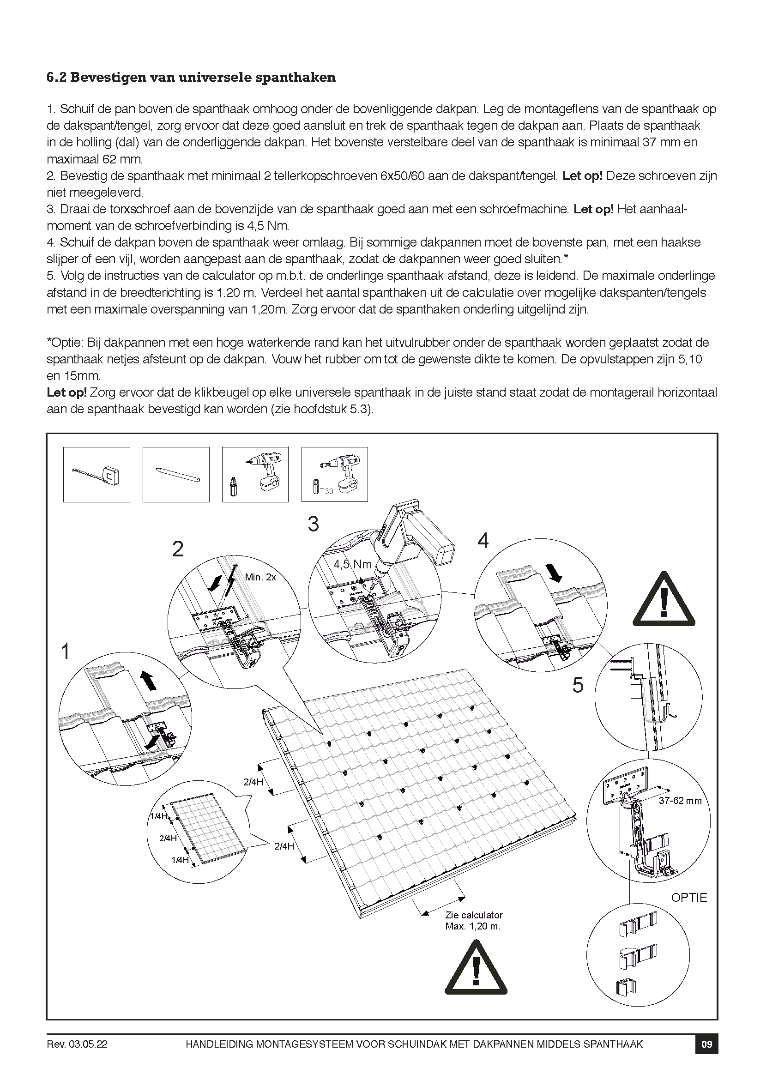

6.2 Bevestigen van universele spanthaken
1. Schuif de pan boven de spanthaak omhoog onder de bovenliggende dakpan. Leg de montageflens van de spanthaak op
de dakspant/tengel, zorg ervoor dat deze goed aansluit en trek de spanthaak tegen de dakpan aan. Plaats de spanthaak
in de holling (dal) van de onderliggende dakpan. Het bovenste verstelbare deel van de spanthaak is minimaal 37 mm en
maximaal 62 mm.
2. Bevestig de spanthaak met minimaal 2 tellerkopschroeven 6x50/60 aan de dakspant/tengel. Let op! Deze schroeven zijn
niet meegeleverd.
3. Draai de torxschroef aan de bovenzijde van de spanthaak goed aan met een schroefmachine. Let op! Het aanhaalmoment
van de schroefverbinding is 4,5 Nm.
4. Schuif de dakpan boven de spanthaak weer omlaag. Bij sommige dakpannen moet de bovenste pan, met een haakse
slijper of een vijl, worden aangepast aan de spanthaak, zodat de dakpannen weer goed sluiten.*
5. Volg de instructies van de calculator op m.b.t. de onderlinge spanthaak afstand, deze is leidend. De maximale onderlinge
afstand in de breedterichting is 1.20 m. Verdeel het aantal spanthaken uit de calculatie over mogelijke dakspanten/tengels
met een maximale overspanning van 1,20m. Zorg ervoor dat de spanthaken onderling uitgelijnd zijn.
*Optie: Bij dakpannen met een hoge waterkende rand kan het uitvulrubber onder de spanthaak worden geplaatst zodat de
spanthaak netjes afsteunt op de dakpan. Vouw het rubber om tot de gewenste dikte te komen. De opvulstappen zijn 5,10
en 15mm.
Let op! Zorg ervoor dat de klikbeugel op elke universele spanthaak in de juiste stand staat zodat de montagerail horizontaal
aan de spanthaak bevestigd kan worden (zie hoofdstuk 5.3).
1. Schuif de pan boven de spanthaak omhoog onder de bovenliggende dakpan. Leg de montageflens van de spanthaak op
de dakspant/tengel, zorg ervoor dat deze goed aansluit en trek de spanthaak tegen de dakpan aan. Plaats de spanthaak
in de holling (dal) van de onderliggende dakpan. Het bovenste verstelbare deel van de spanthaak is minimaal 37 mm en
maximaal 62 mm.
2. Bevestig de spanthaak met minimaal 2 tellerkopschroeven 6x50/60 aan de dakspant/tengel. Let op! Deze schroeven zijn
niet meegeleverd.
3. Draai de torxschroef aan de bovenzijde van de spanthaak goed aan met een schroefmachine. Let op! Het aanhaalmoment
van de schroefverbinding is 4,5 Nm.
4. Schuif de dakpan boven de spanthaak weer omlaag. Bij sommige dakpannen moet de bovenste pan, met een haakse
slijper of een vijl, worden aangepast aan de spanthaak, zodat de dakpannen weer goed sluiten.*
5. Volg de instructies van de calculator op m.b.t. de onderlinge spanthaak afstand, deze is leidend. De maximale onderlinge
afstand in de breedterichting is 1.20 m. Verdeel het aantal spanthaken uit de calculatie over mogelijke dakspanten/tengels
met een maximale overspanning van 1,20m. Zorg ervoor dat de spanthaken onderling uitgelijnd zijn.
*Optie: Bij dakpannen met een hoge waterkende rand kan het uitvulrubber onder de spanthaak worden geplaatst zodat de
spanthaak netjes afsteunt op de dakpan. Vouw het rubber om tot de gewenste dikte te komen. De opvulstappen zijn 5,10
en 15mm.
Let op! Zorg ervoor dat de klikbeugel op elke universele spanthaak in de juiste stand staat zodat de montagerail horizontaal
aan de spanthaak bevestigd kan worden (zie hoofdstuk 5.3).
|
De voordelen: |
De voordelen voor de klant: |
De 4 Basis componenten van ClickFit Evo;
1. Dakhaak universeel
- 1 Universele dakhaak voor alle dakpan/panlat combinaties
- Eenvoudige montage van bovenaf
- Traploos in hoogte- en breedte verstelbaar
- Betere puntlast verdeling, verminderde kans op panbreuk en lekkage
- Zelf uitlijnende klikverbinding; makkelijker en sneller
- Te gebruiken voor zowel horizontale als verticale montage
- Geïntegreerd kabelmanagement
- Vuistregel: bereken het aantal, minimaal 4 haken per standaard-zonnepaneel.
2. Montagerail
- 30% sterker
- 30% lichter
- Geschikt voor grotere overspanning op het dak
3. Module klem universeel
- Universele module klem: geschikt voor elk geframed zonnepaneel
- Te gebruiken als middenklem en eindklem in combinatie met eindkap
- Standaard geassembleerd
- Inclusief aarding van de zonnepanelen
- Verkrijgbaar in grijs en zwart
4. Eindkap
- Verlengde eindkap voor esthetische afwerking
- Verkrijgbaar in grijs en zwart
Naast de 4 Basis componenten is het systeem uit te breiden met de volgende artikelen:
- Montagerail koppelstuk
Het koppelstuk maakt het mogelijk meerdere rails met elkaar te combineren en schuift moeiteloos in de zijkant van de montagerail. Het ingenieuze ontwerp maakt het gebruik van schroeven overbodig. De gecombineerde montagerails sluiten naadloos op elkaar aan. Dankzij het montagerail koppelstuk blijft de draagkracht en de sterkte van het montagesysteem ongeëvenaard.
- Montagerail Kabelclip optimizer ready
Met de kabelclip kunnen alle stringkabels netjes worden opgebonden. Dit voorkomt storingen en onderhoud in het kabel traject. Voor extra Montagegemak tijdens het plaatsen van de zonnepanelen kunnen de kabels van het zonnepaneel in de kabelclip worden geklikt. De kabelclip is geschikt voor alle soorten solarkabels. De unieke klikinrichting maakt de kabelclip ook geschikt voor het eenvoudig en snel monteren van optimizers en micro-omvormers.
- Dakhaak uitvulrubber
Het uitvulrubber zorgt voor een stabiele ligging van de ClickFit Evo Dakhaak op de dakpan. Het plaatsen van een uitvulrubber verlaagt de puntlast en maakt slijpen overbodig bij pannen met een waterkering. Zo blijft de waterkering en de sterkte van de dakpan intact. Door het rubber te vouwen kan er een ruimte van 5 tot 15mm worden uitgevuld.
- Montagehulp
Bij gebruik van de montagehulp kan het zonnepaneel aan de ClickFit montagerail worden gehangen. Tijdens het doorverbinden van de zonnepanelen kunnen de kabels van het zonnepaneel in de montagehulp worden geklikt. Dit levert aanzienlijk montagegemak op en draagt bij aan het veilig werken op het dak. De montagehulp wordt in de bestaande montagegaten van het zonnepaneel geklikt en is geschikt voor alle zonnepanelen.
