GSE Plaat PortraitSchuin dak,Ref 1640_992, Hoog 1600-1680mm Breed 987-992mm PPORT1640/992
GSE | Plaat PortraitSchuin dak | Ref 1640_992 | Hoogte 1600-1680mm | Breedte 987-992mm
GSE Plaat Portrait
De verticale montageplaat van GSE worden met zes schroeven en tien klemmen vastgezet aan het dak. Om de schroeven door de plaat vast te draaien is het nodig om voor te boren. Met de graadverdelingen zijn aanpassingen van de afmetingen tot 4cm mogelijk. De GSE-PORTRAIT1 is geschikt voor zonnepanelen met een afmeting van: Hoogte 1600 tot 1680mm en Breedte 987 tot 992mm. Voor meer informatie over het installeren van jouw GSE In Roof systeem kun je de installatievideo bekijken.Productdetails
Algemene informatie |
|
| UNSPSC Code | 26111607 |
|---|---|
Fotovoltage - montagesysteem |
|
| Verstelbaar | Nee |
| Lengte module | 1600-1680 mm |
| Kabelkanaal geïntegreerd | Nee |
| Dakperforatie noodzakelijk | Nee |
| Breedte module | 987-992 mm |
|---|---|
| Oriëntatie | Verticaal |
| Montagewijze | Opgenomen in dakvlak |
| Kabelkanaal optioneel | Nee |
| Materiaal | PP/ Kunsstof/Aluminium |
| Maximum temperatuur | 160 Gr.C. |

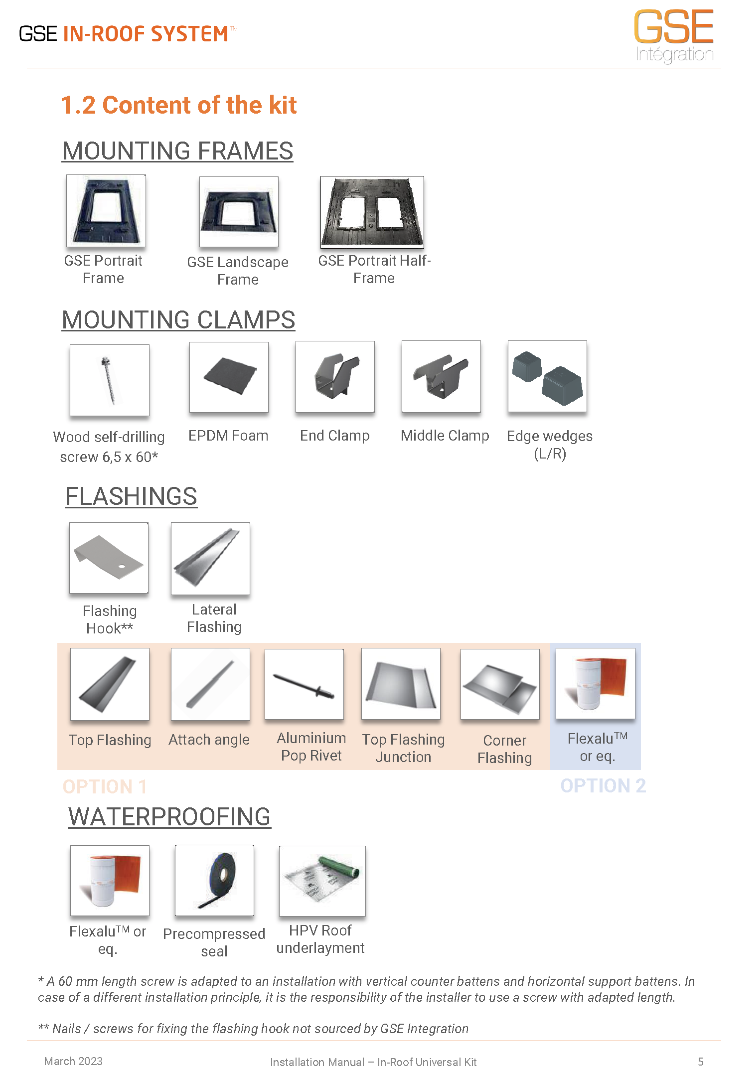

GSE Montageplaat plaatsing overzicht :
1-GSE Montageplaat Portrait 1640/992 (Aanwezig)
2-GSE Dampdoorlatende dakfolie per rol (75m2) (Achterfolie)
3-GSE Kunststof loodvervanger Grijs / Zwart 330mm breed Rol 5 m (Druiplijst)
4-GSE Zelftappende schroef met sluitring zwart 6.3mmx60mm
5-GSE Haak tbv afdekplaat vastschroeven (Steunwiggen 3x perZijkant)
6-GSE Afdekplaat middenboven zwart met Afdekplaat Linkerhoek/Rechterhoek (mag ook GSE Kunststof loodvervanger Grijs / Zwart 330mm)
7-GSE Lateral Flashing 1290mm Zwart (Zijkant Afsluitplaten Vastschroeven) + Haak tbv afdekplaat vastschroeven
8-Vastschroeven Montageplaten en Verbindingen, Loodvervanger en Afdekplaaten
9-Let op dat de Kabel/Leiding doorvoeringen vooraf op de plaats aangebracht zijn voor afmontage/aansluiting
10-Plaatsing Zonnepanelen en/of Zonnecollectoren met klemmen en schroeven.
11-GSE Montageplaat Portrait volledig bedrijfsklaar gemonteerd.
Voorbeeld, GSE materiaalcalculatie 2 rijen met 4 panelen/collectoren som is 8 Panelen.
