De PV verdeler van Vekto is gemaakt met hoge kwaliteit componenten en heeft een moderne uitstraling. De beveiligingscomponenten zijn voorzien van Kema Keur en voldoen aan de normen voor huisinstallatie die staan omschreven in de NEN1010.

Deze verdeler is op de volgende manier opgebouwd:

• 1x Aardlekautomaat 16A 30mA Karakteristiek B voor de omvormer
• 1x Aardlekautomaat 16A 30mA Karakteristiek B voor de wandcontactdoos
• 1x Hoofdschakelaar 2 polig 40A om de verdeler los te koppelen van de meterkast
• 1x Wandcontactdoos voor bv een wasmachine
• 1x Wandcontactdoos voor bv een droger
• 1x Aarderail
• 2x M20 wartel lichtgrijs
• 2x M20 wartelmoer

De PV verdeler Green-line is gebouwd op basis van de huidige regelgeving die terug te vinden is in de NPR5310 blad 65. Er zijn enkele voorwaardes waar u aan moet voldoen om de PV verdeler Green-line te kunnen gebruiken.
Alle beveiligingscomponenten zijn voorzien van Kema Keur.

Uitvoering van PV verdeler Green-line is met 1 stopcontact conform: NPR5310 pagina 367 Blad 65 bladzijde 9 (paraaf 4)

Hoofdpunten:

Aardlekbeveiliging

Vraag: Wel of geen aardlekbeveiliging?

Antwoord: Bij een TN en TT stelsel moet het beveiligingscircuit kleiner zijn dan 50V en moeten de uitschakeltijden voldoen aan NEN1010 pagina 83 hoofdstuk 4 artikel 411.3.2.2 of 411.3.2.4 (tabel 41A). Als u aan deze voorwaarden voldoet dan is het niet noodzakelijk om de omvormer te voorzien van aardlekbeveiliging. Voor meer informatie over het bepalen van beveiligingscircuit waarde kunt u terecht in de NEN1010 pagina 86 hoofdstuk 4 artikel 41 1.5.3

Toelichting: In de NPR5310 pagina 362 Blad 65 bladzijde 4 wordt er voorgeschreven dat er in een TN stelsel bij het toepassen van een omvormer met trafo er geen aardlekbeveiliging noodzakelijk is. Deze voorwaarde komt in geding met NEN1010 pagina 86 hoofdstuk 4 artikel 41 1.5.3 als u niet aan die voorwaarden voldoet.

Conclusie: Gebruik een aardlekbeveiliging als u niet kan voldoen aan de voorwaarden zoals hierboven genoemd of als de voorwaarden onbekend zijn.

Type aardlekbeveiliging

Vraag: Moet ik type A of type B aardlekbeveiliging toepassen?

Antwoord 1: Als de omvormer een Systeemverklaring 6mA heeft dan kunt u Type A toepassen. NPR5310 pagina 362 Blad 65 bladzijde 4 (toelichting 2)

Antwoord 2: Als uw omvormer geen systeemverklaring 6mA heeft dan moet u een type B toepassen. Dit geldt ook als er een ingebouwde type B aardlekbeveiliging in de omvormer zit. U dient ook alle groepen in de gehele installatie voor een type B aardlekbeveiliging te plaatsen. NPR5310 pagina 362 Blad 65 bladzijde 4 (toelichting 1)

Lekstroom

Vraag: Moet ik een 30mA, 100mA of 300mA aardlekbeveiliging gebruiken

Antwoord: NPR5310 pagina 368 Blad 65 bladzijde 4 (toelichting 3) geeft aan dat er 30mA aardlekbeveiliging toegepast moet worden mits de fabrikant anders voorschrijft. Dit is een erg breed begrip en ongebruikelijk dat een fabrikant het veiligheidsniveau kan bepalen van een Nederlandse installatie. Advies van diversen omvormerleveranciers is dat bij installaties kleiner of gelijk aan 10 zonnepanelen 30mA gebruikelijk is en groter dan 10 zonnepanelen 100mA of 300mA.

Opsomming van besproken onderdelen

- Zonder een systeemverklaring 6mA van de omvormerfabrikant word de installatie zeer kostbaar. Het kan in situaties voorkomen dat de aanpassingen in de installatie duurder is dan de omvormer.

- Gebruik een aardlekbeveiliging als het stelsel van de installatie onbekend is of niet voldoet aan de voorschriften.

- Advies van diverse omvormerleveranciers is dat bij installaties kleiner of gelijk aan 10 zonnepanelen 30mA gebruikelijk is en groter dan 10 zonnepanelen 300mA.

Wasmachinegroep gebruiken als distributie groep

Vraag: Hoe moet ik de PV verdeler Green-line aansluiten in de hoofdverdeler?

Antwoord: In een woning is het bijna niet mogelijk om volledig selectief te zijn met het voorbeveiligen van een onderverdeler (PV verdeler Green-line). Toch is het wel mogelijk om binnen de regelgeving de PV verdeler Green-line aan te sluiten op de hoofdverdeler. U mag een installatieautomaat 1 polig + nul B 20A plaatsen als voorbeveiliging. Deze dient rechtstreeks aangesloten te worden op de hoofdschakelaar in de hoofdverdeler. U kunt deze uitzondering terugvinden in de NPR5310 pagina 277 Blad 55

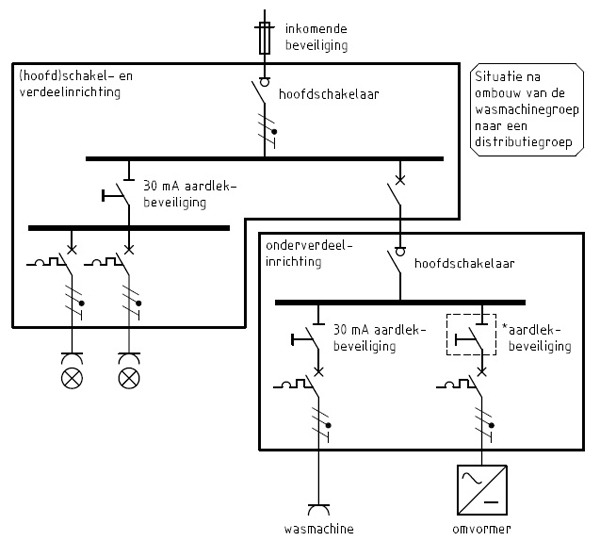

Dit aansluitvoorbeeld kunt u terug vinden in de NPR5310 pagina 368 Blad 65 bladzijde 10

Hoofdverdeler aansluiten

In de hoofdverdeler sluit u direct op de hoofdschakelaar een 1 polig + nul karakteristiek B 20A installatieautomaat aan. De fase en de nul van de wasmachine groep sluit u aan op de installatieautomaat.

Aansluiten in PV verdeler Green-line

Sluit de kabel die vanaf de kniedeksel komt op de hoofdschakelaar van de PV verdeler Green-line. Sluit ook de kabel aan van de omvormer.

Vekto kan niet aansprakelijk gesteld worden voor direct of indirect schade, ontstaan door het toepassen van deze installatie wijze. Dit product vervangt de zpo npr verdeler.
