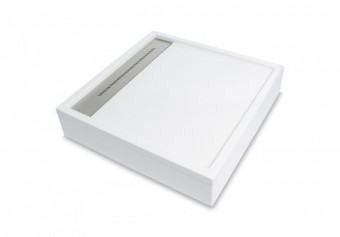

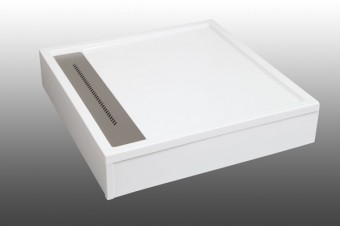

DSS douchebak WTW, model T-3 SW, acryl douchebak, kleur wit, RVS rooster/stankslot koper WW η:50,6% bij CW3, 48,3% bij CW4,5 (90 x90 x20cm)



9009612

Levering termijn: 4 tot 6 maanden na opdracht.

DSS douchebak WTW, model T-3 SW, acryl douchebak, kleur wit,
met RVS rooster/stankslot en koperen warmtewisselaar, inclusief plint
Rendement: 50,6% bij CW3, 48,3% bij CW4,5,
Afmetingen: 90 x 90 x 20cm (= hoogte incl plint(16+4cm))
Hoogte plint 16cm, hoogte douchebakrand ca 4cm
Aansluitingen sanitairzijdig: 2 flex RVS slangen 1/2” binnendraad
Aansluitingen afvoerzijde: 50mm (mof)

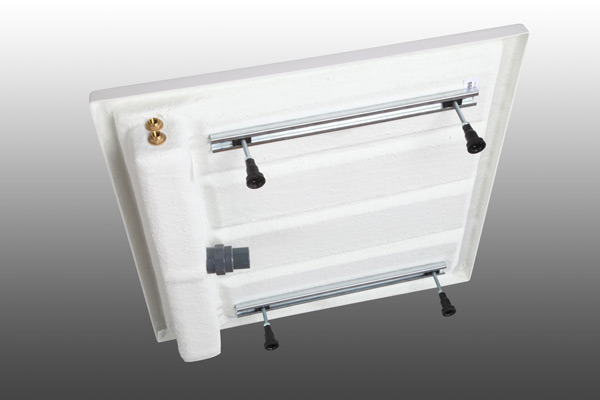

Stelpoten op rails worden los meegeleverd, zelf monteren aan onderzijde
NB: géén douchebaksifon gebruiken, de constructie van rooster met
verdeelplaat voorziet al in de functie van stankslot!

Sku	9009612
Gewicht kg	10.00

9009620-HR DSS doucheBAK-WTW model T-3 SW (900x900),

INCLUSIEF hoekplint aan de tegenoverliggende- en RECHTSE/LINKSE zijde

RECHTSE/LINKSE zijde (gezien vanuit muur/mengkraan)

- Materiaal bak & plint: acryl
- Materiaal warmtewisselaar: koper
- Rooster met stankslot: RVS
- Plinthoogte 160mm; totale hoogte ca.200mm
- Kleur: wit
- Rendement: 50,6% (bij CW3; 9,2 l/min)

DSS douchebak WTW model T-3 SW (900x900), inclusief plint
- Materiaal bak & plint: acryl
- Materiaal warmtewisselaar: koper
- Rooster met stankslot: RVS
- Rooster met warmtewisselaar aan de korte zijde
- Plinthoogte 160mm; totale hoogte ca 200mm
- Kleur: wit
- Rendement: 50,6% (bij CW3; 9,2 l/min

Douchebak-WTW T-3

Een verticale douche-WTW is in bestaande bouw vaak lastig of niet te installeren. Speciaal met het oog op renovaties, waarbij men tegelijkertijd de energieprestatie van de woning wil verbeteren, is daarom de douchebak met WTW ontwikkeld. Ook is deze douchebak geschikt voor installatie bij nieuwbouw van huizen met een douche op de begane grond, of bij nieuwbouw van etagewoningen.

Werking

De warmtewisselaar werkt volgens het tegenstroom principe. Het douchewater druppelt, via het stankslot en de verdeelplaat, over de spiraalvormige koperen warmtewisselaar. Daarbij staat het zijn warmte af aan het schone drinkwater. Door toepassing van deze deze techniek wordt een zeer hoog rendement gehaald - aanzienlijk hoger dan van vergelijkbare producten.

Door het -gepatenteerde- ontwerp, kan het stankslot en de verdeler gemakkelijk uit elkaar worden genomen en gereinigd. Ook de warmtewisselaar is goed bereikbaar en te reinigen met een gewone borstel. Daardoor blijft het rendement hoog, ook na jaren gebruik.



Prodctcatalogus Warmteterugwinning uit Douchewater:        PDF

9009612 DSS douchebak WTW, model T-3 SW handleiding: PDF

Kwaliteitsverklaring Kiwa  T-3 SW/T-4 SW: PDF















 Hoogtepunten Douche-wtw:                 4 Personen:

Investering: ca.          EUR. 1000,- ,          Kosten Jaarlijks:          EUR. 20,-

Opbrengst Jaarlijks: EUR. 162,- ,              Opbrengst 25 Jaar:     EUR. 4.055,-

Terugverdientijd ROI    ca. 5/6 Jaar,          Douche-wtw energie: EUR. 0,10 per m3 aardgas (EUR. 0,02 kWh) PDF


---------------------------------------------------------------------------------------------------------------------------------------



Energiebesparing Ca. 57,4%

---------------------------------------------------------------------------------------------------------------------------------------

Energiebesparing Ca. 80,0% Met 2 Stuks Douche-WTW's de Opstap naar Passief Wonen!



Technische uitleg:





ISSO Kenniskaart " Douche met WTW installeren": ZIE-BLAD-45,  ZIE-BLAD:46

ISSO Kenniskaart " Douche met WTW installeren": 45-PDF           46-PDF

----------------------------------------------------------------------------------------------------------------------------------------------------------------

Garantiebepalingen:

Over de montage; wij adviseren in onze inst-handleiding als volgt:

Gebruik voor de sanitairzijdige aansluiting bij voorkeur de in de aansluitset meegeleverde dubbele nippel met zelfdichtende pakking. Schade, ontstaan door toepassing van fittingen met conische draad en/of hennep, tape of Loctite 55, is uitgesloten van garantie. Opmerking: voor de montage van verticale douchepijp-WTW’s is gratis een ISSO kenniskaart(nr 45) beschikbaar; u kunt deze downloaden op de website van ISSO; www.isso-kenniskaarten.nl/kenniskaart/leidingwaterinstallaties/douche-wtw/verticale-douche-wtw-installeren

Afvoerzijdige aansluiting: de douchepijp-WTW heeft een binnendiameter van 51,4mm. De PVC aansluittules met O-ringen zijn speciaal ontworpen om een goede afdichting te realiseren tussen douchepijp en binnenhuis-riolering(50mm).

Resumé:

Voor een correcte montage van een douchepijp zijn de PVC tules en messing dubbele nippels noodzakelijk. Lekkage of schade, ontstaan na of tijdens montage van een douchepijp ZONDER genoemde aansluitmaterialen, valt buiten de dekking van onze garantie.

----------------------------------------------------------------------------------------------------------------------------------------------------------------



2016-09-Ruim 60 miljoen subsidie voor energiebesparing eigen woning

Werking van een warmte-terugwinsysteem (WTW installatie)





STAATSCOURANT PDF

September 2016.

Artikel 14 Energiebesparende – en aanvullende energiebesparende maatregelen:

Subsidie: Douche-WTW is € 140,-

k.het aanleggen van een douche wtw overeenkomstig artikel 5, onderdeel e: € 140; warmte-terugwinsysteem (Douche-WTW installatie)

-Geldig bij uitvoering van van twee of meer energiebesparende maatregelen.

Uittreksel STAATSCOURANT september 2016, Subsidie Douche-WTW en Voorwaarden; Zie PDF

n.b. 2019-02-26, RVO meldt, er is geen butget voor Particulieren enkel voor VVE's ZIE.

Omschrijving gegevens worden met regelmaat voorzien van update/aanpassing.
