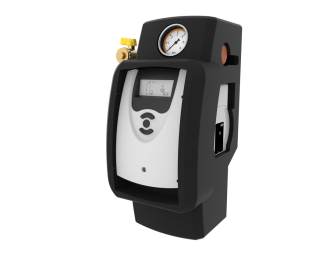

HREnergy Pompset Basic CS2  500005

CS2 handleiding PDF

De Pompset SL heeft een uitgebreidere regelaar ten opzichte van de pompset Basic CS2. Met deze regelaar kunnen extra solar configuraties worden gemaakt zoals ruimteverwarming ondersteuning, prioriteiten schakeling met twee vaten enz. De pompset is primair geschikt voor het in stand brengen van circulatie in het collectorcircuit. Ook brengt de pompset de zonnewarmte zo maximaal mogelijk over in het voorraadvat. Is het temperatuurverschil tussen de collector en het voorraadvat  onderin 6°C, dan wordt de solarpomp aangestuurd. Hoe groter het temperatuurverschil is, hoe meer vloeistof er wordt rondgepompt. Is het temperatuurverschil kleiner dan 4°C of heeft het voorraadvat de maximum temperatuur van 85°C bereikt, dan schakelt de solarpomp uit.

A-label solar PWM pomp

De pompset bestaat uit de EPP behuizing welke is voorzien van een A-label solar PWM pomp, SL besturingsregelaar, overstortventiel, manometer, vul- en aftapkranen en aansluiting expansievat. Ons zonnewarmtesysteem werkt volgens het drukgevulde principe. De pompset heeft daarom een aansluiting voor een expansievat en daarnaast een 6 Bar overstortventiel ter extra veiligheid.

Verkorte Specificatie.

-7 meter solar PWM pomp in EPP behuizing met: besturingsregeling (CS2),

  overstortventiel, manometer, veerbelaste terugslagklep, vulkraan en stekkersnoer.

- 7 extra systeemopties

- Zeer laag energieverbruik door traploos geregelde PWM pomp (A-label ErP 2015)

- Installatievriendelijk door voorgemonteerde componenten

- Onder 22mm en boven 15mm knel aansluitingen

- Voorzien van molex-connectors t.b.v. snelle montage voor collector en boilersensor

- Opties mogelijk zoals: SuMoSy, Sun Wash, SD3 display en datalogger DL2

Geschikt voor zonnegascombi en andere uitgebreidere systemen.

Pompset voor zonneboiler systemen

De pompset CS2 is geschikt voor HRsolar zonneboiler systemen voor tapwater, Hottop, zonneboilercombi en andere uitgebreidere systemen en kenmerkt zich door zeer laag energieverbruik door een modulerende A-label pomp. De pompset is zeer  installatievriendelijk door voorgemonteerde componenten. De CS2 regelaar heeft meer functionaliteit dan de BASIC regelaar en heeft daardoor de mogelijkheid om meerdere pompen en/of kleppen aan te sturen. Daarnaast heeft de ADVANCED ook een SDkaart slot om data te loggen en parameters te kopiëren.

Toepassing: Tapwater, Hottop, zonnegascombi, oost/west, Multi boilers, en nog enkele uitgebreidere systemen tot en met 12 collectoren.

Bij meer dan 4 collectoren dienen de collectoren te worden aangesloten volgens Tichelmann principe. leidingwerk maximaal 30 meter aanvoer + retour. (let op het aantal haakse bochten)

Inhoud

• Besturingsregeling CS2 (gemonteerd op de pompset)
• Solarpomp A-label, voldoet aan de ErP richtlijnen 2015
• Overstortventiel
• Manometer
• Veerbelaste terugslagklep
• Vulkranen
• Stekkersnoer
• Muurbeugel
• Kniestuk 22mm man/vrouw
• 2x Puntstuk 1/2 “x 15 mm (aansluitingen naar expansievat)

 Extra opties:

• Zonneboilercombi V1 (met driewegklep, voor LT verwarming)
• Zonneboilercombi V2 (met extra CV pomp voor zowel LT als HT verwarming)
• HRsolar Sun Wash, voorzie een standaard wasmachine van (zon) verwarmd water
• SuMoSy, maakt de opbrengst van de zonneboiler in kWh inzichtelijk op het LCD display van de regelaar
• DL2, datalogger om het zonneboilersysteem via internet en op afstand uit te lezen (temperaturen, pompsnelheden, draaiuren, opbrengst (i.c.m. SuMoSy)
