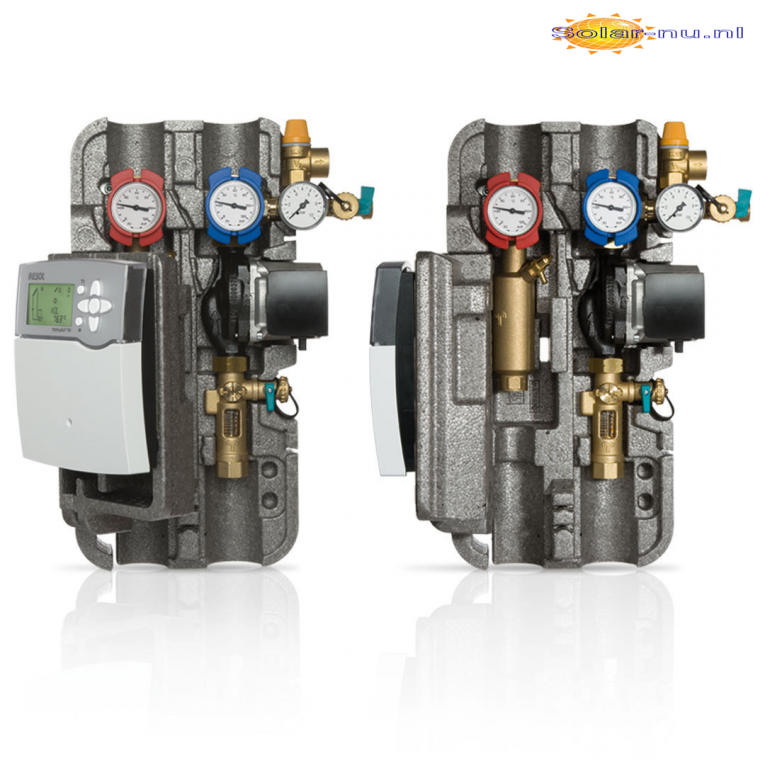

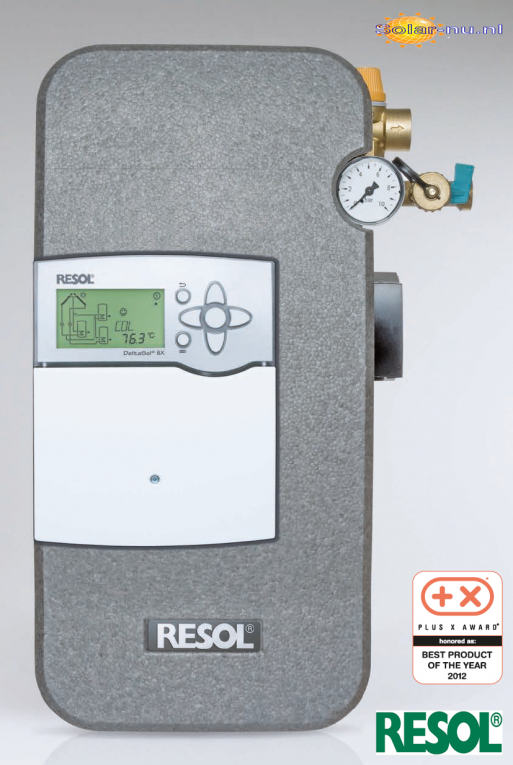

RESOL FlowSol ® B HE pompstation met Controller Resol BX Plus Nr.290 022 00
RESOL FlowSol ® B HE pompstation met Controller Resol BX Plus
- Resol nummer: 290 022 80

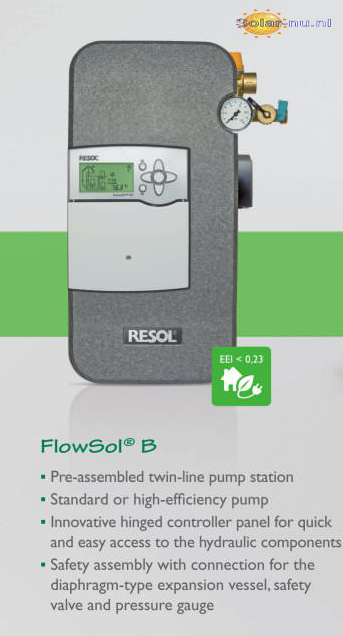

- Voorgemonteerd twin-lijn pompstation

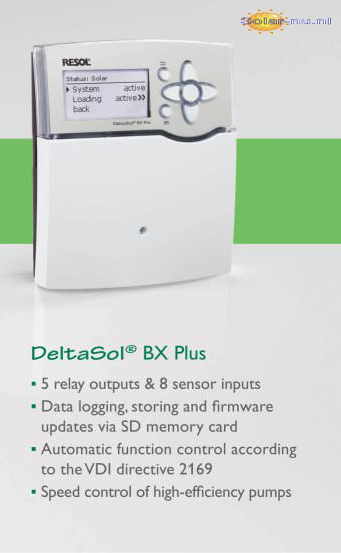

- Geïntegreerde controller van DeltaSol ® BX Plus serie.
- Ontwerp van isolatie mantel.
- Innovatieve scharnierend controller paneel voor snelle en eenvoudige toegang tot de hydraulische componenten
- Veiligheid montage met aansluiting voor het diafragma-type expansievat, veiligheidsklep en manometer
- Vullen en aftapafsluiters
- Wandsteun met montagemateriaal
- Luchtafscheider met manuele ontluchter voor het zonnesysteem.
- Vooral geschikt voor het pompstation: Resol accessoires zoals de ALS15 afvoerslang , de SBS 2000 vullen en spoelen station , enz.
FlowSol ® B HE pompstation - DeltaSol ® BX Plus, Levering omvang:
Twin-lijn pompstation, incl. DeltaSol ® BX Plus controller, hoogrendementpomp Wilo Yonos PARA ST 15/7.0-PWM2 en 5 Pt1000 sensoren (2 x voeler FKP6, 3 x FRP6)
FlowSol ® B HE pompstation - DeltaSol ® BX Plus
Twin-lijn pompstation, incl. DeltaSol ® BX Plus controller, hoogrendementpomp en 5 Pt1000 sensoren (2 x voeler FKP6, 3 x FRP6) Artikel-nr: 290 022 90
Productomschrijving:
De FlowSol ® B Hij is een voorgemonteerd twin-lijn pompstation en bevat alle vitale hydraulische componenten voor het bedienen van een zonne-installatie en is bijzonder eenvoudig te installeren. Het pompstation is in vele combinaties met drie verschillende series controller en twee verschillende pompvarianten.
Overzicht:
• Extra grote grafische uitlezing
• 4 relaisuitgangen
• 7 ingangen voor voelers, daarvan 2 voor grundfos Direct Sensors™
• 2 PWM-uitgangen voor de snelheidsgeregelde aansturing van hoogrendement pompen
• gegevensopslag op SD-kaart
• Drainback-optie
• tijdgestuurde thermostaatfunctie
• RESOL VBus®
• Energiesparende schakelvoeding
Technische gegevens:
Ingangen:
8 temperatuursensoren Pt1000, SD-kaarteninsteek, 2
Grundfos Direct SensorsTM (analoog), 1 impulsingang V40
uitgangen:
3 halfgeleiderrelais, 1 elektromechanisch relais en
2 PWM-uitgangen
Schakelvermogen:
1 (1) A 240 V~ (halfgeleiderrelais)
2 (1) A 240 V~ (elektromechanisch relais)
totaal schakelvermogen: 4 A 240 V~
Stroomvoorziening: 100 ... 240 V~, 50 ... 60 Hz
Soort aansluiting: Y
Opgenomen vermogen: < 1W
Werking: type 1.B.C.Y
toegekende impulsspanning: 2,5 kV
Data-interface: RESOL VBus®
VBus®-stroomafgifte: 35 mA
Technische omschrijving:
Functies: Temperatuurverschilregelaar met optioneel
inschakelbare installatiefuncties. Functiecontrole, bedrijfsurenteller,
buiscollectorfunctie, thermostaatfunctie, toerentalregeling
en warmteverbruiksmeting, enz.
Behuizing: kunststof, PC-ABS en PMMA
Montage: wandmontage, inbouw in schakelpaneel mogelijk
Display: systeembewakingsdisplay voor visualisering van
de installatie, 16-segmentweergave, 7-segmentweergave, 8
symbolen, controlelampje (navigatieknop) en achtergrondverlichting
Bediening: 7 drukknoppen aan de voorkant van de
behuizing
Beveiligingsklasse: IP 20 / EN 60529
Beschermingsklasse: I
Omgevingstemperatuur: 0 ... 40 °C
Verontreinigingsgraad: 2
afmetingen: 198 x 170 x 43 mm
Technisch data:
Circulatiepomp: Wilo Yonos PARA ST 15 / 7.0-PWM2 (stroomverbruik van de pomp: 23 W)
Veiligheidsklep: 6 bar
Manometer: 0 ... 10 bar
Flowmeter: 1 ... 13 l / min
Terugslagkleppen: het openen van de druk 20 mbar, openen
Aansluiting op membraan-type expansievat: 3/4 "ET, vlakdichtend
Outlet veiligheidsklep: 3/4 "IT
Aansluitingen op de zonne-buizen: 3/4 "IT
Maximumtemperatuur aanvoer / retour: 120 ° C / 95 ° C
Maximale druk: 6 bar
Vloeistof: water met max. 50% glycol
Dimensies:
ong. 481 × 320 × 190 mm (met isolatie)
afstand centers: 100 mm
afstand center / muur: 67 mm
Materiaal: fittingen: messing
afdichtingen: EPDM / AFM 34
Isolatie: EPP foam
Debiet: 1 ... 10 l / min
Terugslagklep: 200 mm hoofd, openen
Controller ErP data (standby):
DeltaSol ® CS / 2: 0,58 W
DeltaSol ® CS / 4: 0,60 W, Temperatuur controles klasse: I; Energie-efficiëntie-bijdrage: 1%
DeltaSol ® CS Plus: 0,59 W, Temperatuur controles klasse: I; Energie-efficiëntie-bijdrage: 1%
DeltaSol ® BX: 0,50 W, Temperatuur controles klasse: I; Energie-efficiëntie-bijdrage: 1%
DeltaSol ® BX L: 0,58 W, Temperatuur controles klasse: I; Energie-efficiëntie-bijdrage: 1%
DeltaSol ® BX Plus: 0,76 W, Temperatuur controles klasse: I; Energie-efficiëntie-bijdrage: 1%
DeltaSol ® SL: 0,72 W, Temperatuur controles klasse: I; Energie-efficiëntie-bijdrage: 1%
DeltaSol ® SLL: 0,67 W, Temperatuur controles klasse: I; Energie-efficiëntie-bijdrage: 1%
DeltaSol ® SLT: 0,68 / 1,32 W (LAN), Temperatuur controles klasse: I; Energie-efficiëntie-bijdrage: 1%
Installatie Bediening DeltaSol® BX : PDF
Handboek voor de vakman, Installatie, Bediening en Inbedrijfstelling: PDF
Web Registratie en Uitlezen: PDF

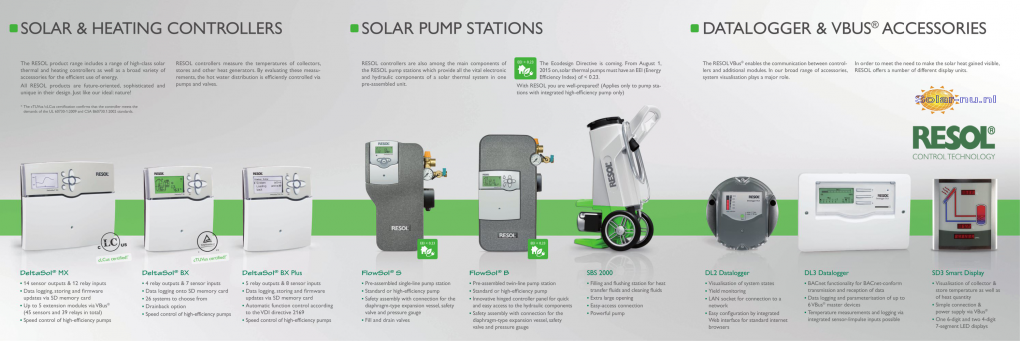

Product Portfolio: PDF
Accesoires meten/regelen (Optie):
Volumesensor: VFS 1 12 l Grundfos Direct Sensors (Solar/DHW)
V40 Flowmeter
CS10 Solarcel, Solarmeter.

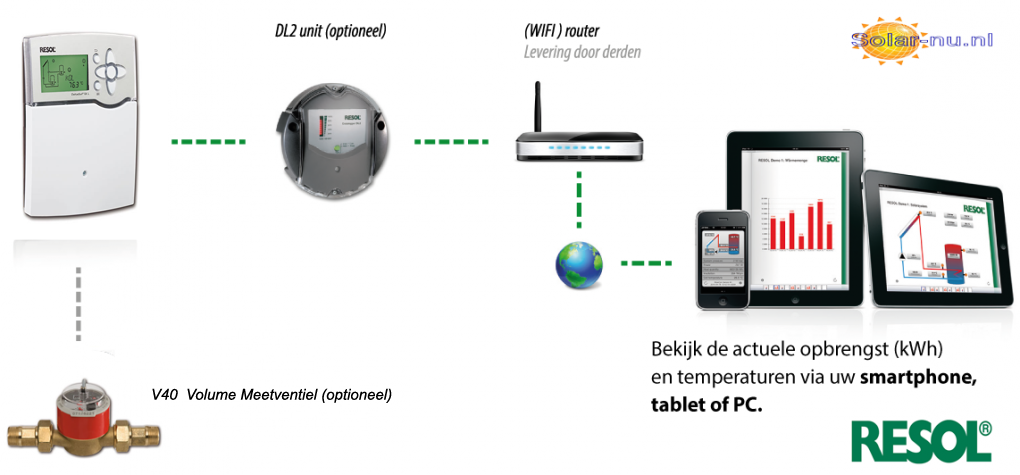

DL2 Datalogger
Tapwater Mengventiel
Bijmengregeling CV-retour, Klasse A Pomp of Wilo Yonos Para (toerengeregeld)
Wilo Yonos Pico 15/1-4 Klasse A Pomp
Accesoires inbedrijfstellen/werking (Optie):

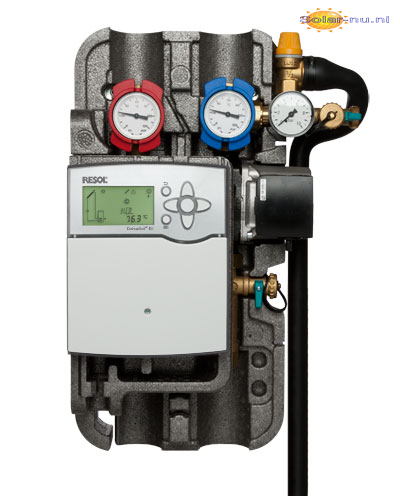

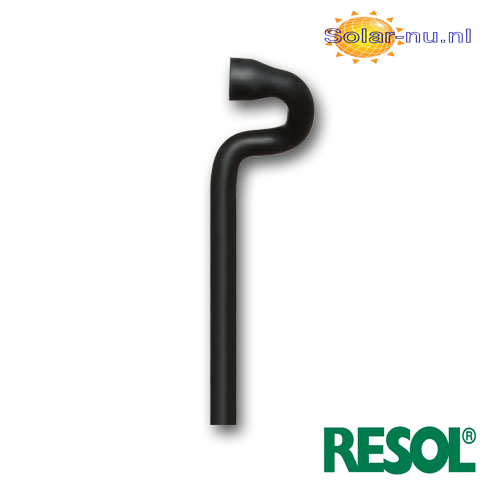

ALS15 afvoerslang, Afvoerslang 1,5m EPDM
Resol vul en spoelunit (solarvloeistof)
Vullen en injectiepomp
Accessoires voor de pompstations van de FlowSol® serie
Koudedrager TYFOCOR® L
Bus van 11 kg concentraat
SBS 2000 vullen en spoelen station (DE-versie)
Pomp: 230V ~ / 50Hz, Aansluiting: CEE 7/4 socket, pomp druk: 4,2 bar
Live Systeem:
Dashboard met online en realtime overzicht: (zie met Firefox:
)
Het weer op locatie, vernieuwt elk uur: (zie met Firefox:)
Het aantal zonuren per dag, zie:
Solar Keymark EN 12975 : PDF
Nomogram voor maatbepaling Zonneboiler.
Douche-WTW recupereert uw Zonneboiler naar 200%.
