RESOL FlowSol ® B HE pompstation met Controller Resol BX Nr.290 022 60
RESOL FlowSol ® B HE pompstation met Controller Resol BX
- Resol nummer: 290 022 60

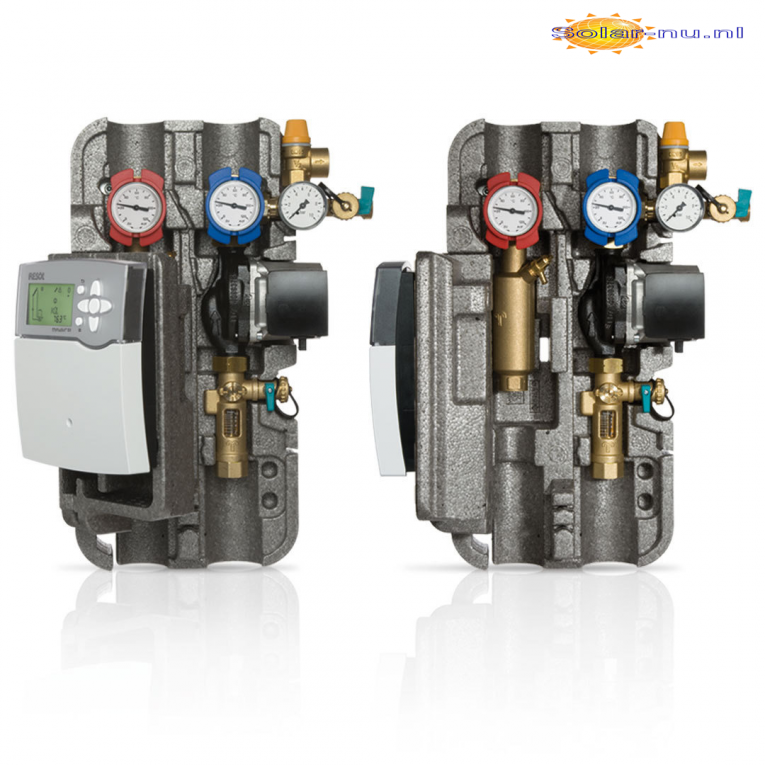

- Voorgemonteerd twin-lijn pompstation
- Geïntegreerde controller van de keuze van de DeltaSol ® BX, DeltaSol ® CS of DeltaSol ® SL-serie
- Ontwerp van isolatie mouw
- Innovatieve scharnierend controller paneel voor snelle en eenvoudige toegang tot de hydraulische componenten
- Veiligheid montage met aansluiting voor het diafragma-type expansievat, veiligheidsklep en manometer
- Vullen en aftapafsluiters
- Wandsteun met montagemateriaal
- Luchtafscheider met manuele ontluchter voor het zonnesysteem
- Vooral geschikt voor het pompstation: onze accessoires zoals de ALS15 afvoerslang , de SBS 2000 vullen en spoelen station , enz.
FlowSol ® B HE pompstation - DeltaSol ® BX, Levering omvang:

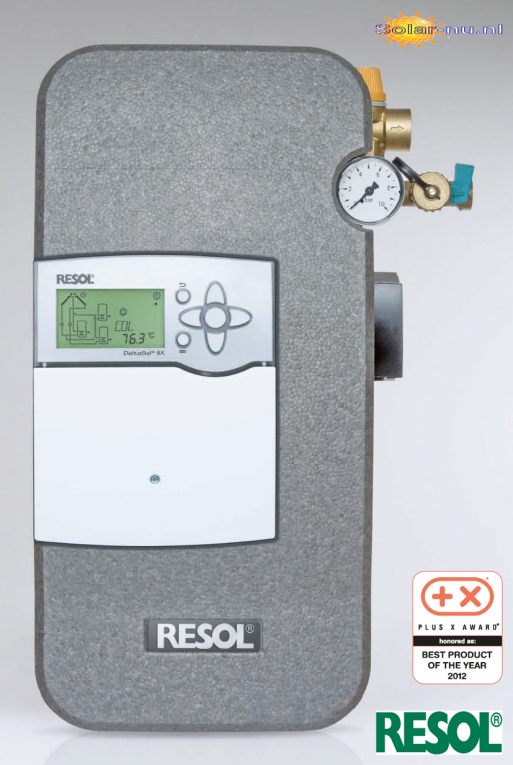

FlowSol ® B HE pompstation - DeltaSol ® BX
Twin-lijn pompstation, incl. DeltaSol ® BX controller, hoogrendementpomp en 4 Pt1000 sensoren (2 x voeler FKP6, 3 x FRP6) Artikel-nr: 290 022 60
DeltaSol ® BX

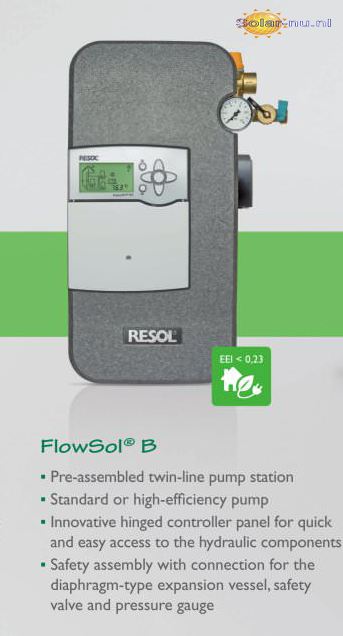

De FlowSol ® B Hij is een voorgemonteerd twin-lijn pompstation en bevat alle vitale hydraulische componenten voor het bedienen van een zonne-installatie en is bijzonder eenvoudig te installeren. Het pompstation is in vele combinaties met drie verschillende series controller en twee verschillende pompvarianten.

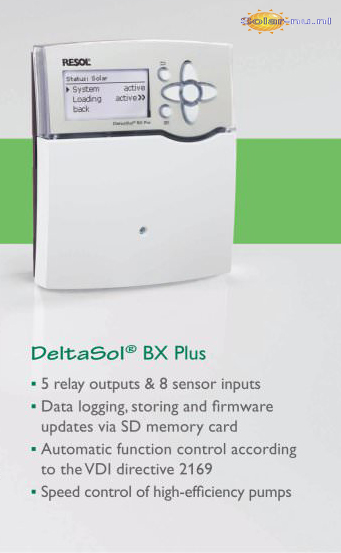

DeltaSol ® BX
- Data logging, opslaan en firmware updates via SD-geheugenkaart
- Voorgeprogrammeerde optionele functies zoals drainback-optie, tijdgestuurde thermostaat functie, thermische desinfectie
- Er kunnen maximaal 2 uitbreidingsmodules via RESOL VBus ® aansluitbaar (21 sensoren en 15 relais in totaal)
- 2 PWM-uitgangen voor de toerentalregeling van hoogrendementpompen
- Automatische functie controle volgens VDI 2169: debiet en de druk monitoring, waarschuwingen voor te hoge AT waarden verwisseld aanvoer en retour leidingen en 's nachts het verkeer
- VBus ® menu voor het configureren van externe displays, bijvoorbeeld SDFK
- Modulerende verwarming control met 0-10 V ketelregeling
Overzicht:
• Extra grote grafische uitlezing
• 4 relaisuitgangen
• 5 ingangen voor voelers, daarvan 1 voor flowmeting V40.
• 2 PWM-uitgangen voor de snelheidsgeregelde aansturing van hoogrendement pompen
• gegevensopslag op SD-kaart
• Drainback-optie
• tijdgestuurde thermostaatfunctie
• RESOL VBus®
• Energiesparende schakelvoeding
Technische gegevens:

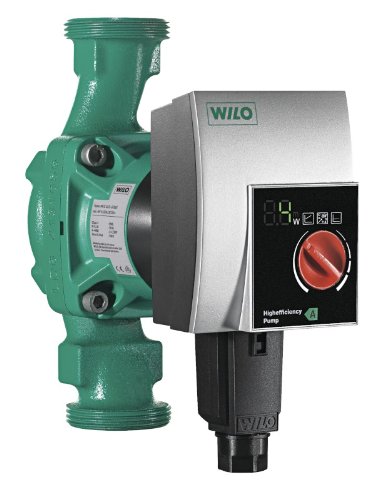

Circulatiepomp: Wilo Yonos PARA ST 15 / 7.0-PWM2 (stroomverbruik van de pomp: 23 W)
Veiligheidsklep: 6 bar
Manometer: 0 ... 10 bar
Flowmeter: 1 ... 13 l / min
Terugslagkleppen: het openen van de druk 20 mbar, openen
Aansluiting op membraan-type expansievat: 3/4 "ET, vlakdichtend
Outlet veiligheidsklep: 3/4 "IT
Aansluitingen op de zonne-buizen: 3/4 "IT
Maximumtemperatuur aanvoer / retour: 120 ° C / 95 ° C
Maximale druk: 6 bar
Vloeistof: water met max. 50% glycol
Dimensies:
ong. 481 × 320 × 190 mm (met isolatie)
afstand centers: 100 mm
afstand center / muur: 67 mm
Materiaal: fittingen: messing
afdichtingen: EPDM / AFM 34
Isolatie: EPP foam
Debiet: 1 ... 10 l / min
Terugslagklep: 200 mm hoofd, openen
Controller ErP data (standby):
DeltaSol ® CS / 2: 0,58 W
DeltaSol ® CS / 4: 0,60 W, Temperatuur controles klasse: I; Energie-efficiëntie-bijdrage: 1%
DeltaSol ® CS Plus: 0,59 W, Temperatuur controles klasse: I; Energie-efficiëntie-bijdrage: 1%
DeltaSol ® BX: 0,50 W, Temperatuur controles klasse: I; Energie-efficiëntie-bijdrage: 1%
DeltaSol ® BX L: 0,58 W, Temperatuur controles klasse: I; Energie-efficiëntie-bijdrage: 1%
DeltaSol ® BX Plus: 0,76 W, Temperatuur controles klasse: I; Energie-efficiëntie-bijdrage: 1%
DeltaSol ® SL: 0,72 W, Temperatuur controles klasse: I; Energie-efficiëntie-bijdrage: 1%
DeltaSol ® SLL: 0,67 W, Temperatuur controles klasse: I; Energie-efficiëntie-bijdrage: 1%
DeltaSol ® SLT: 0,68 / 1,32 W (LAN), Temperatuur controles klasse: I; Energie-efficiëntie-bijdrage: 1%
documenten
Data papier
handboek
Flyer
EU-conformiteitsverklaring
Installatie Bediening DeltaSol® BX : PDF
Handboek voor de vakman, Installatie, Bediening en Inbedrijfstelling: PDF
Web Registratie en Uitlezen: PDF
Product Portfolio: PDF
Accesoires meten/regelen (Optie):
V40 Flowmeter
DL2 Datalogger
Tapwater Mengventiel
Bijmengregeling CV-retour, Klasse A Pomp of Wilo Yonos Para (toerengeregeld)
Wilo Yonos Pico 15/1-4 Klasse A Pomp
Accesoires inbedrijfstellen/werking (Optie):

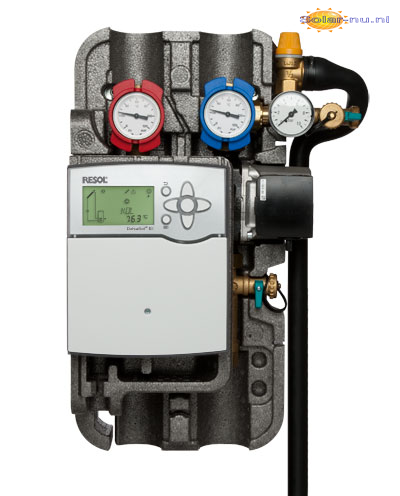

ALS15 afvoerslang, Afvoerslang 1,5m EPDM
Resol vul en spoelunit (solarvloeistof)
Vullen en injectiepomp
Accessoires voor de pompstations van de FlowSol® serie
Koudedrager TYFOCOR® L
Bus van 11 kg concentraat
SBS 2000 vullen en spoelen station (DE-versie)
Pomp: 230V ~ / 50Hz, Aansluiting: CEE 7/4 socket, pomp druk: 4,2 bar

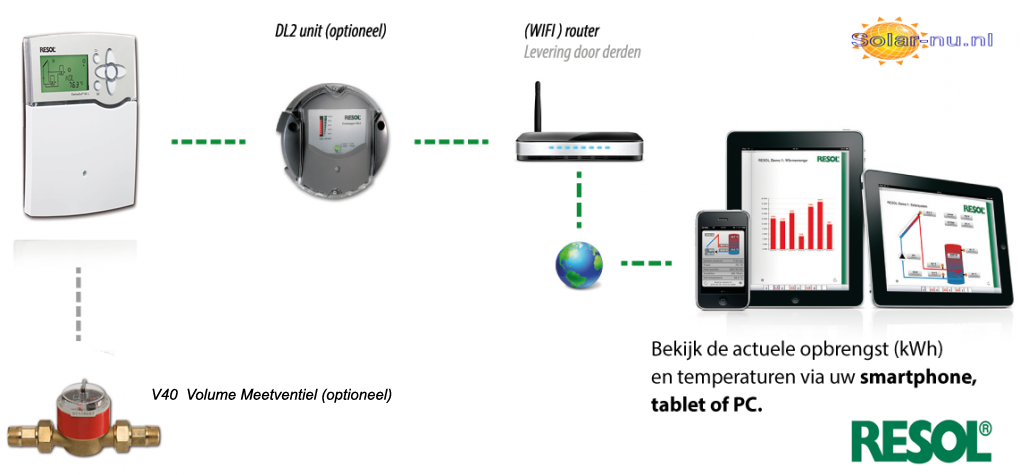

Live Systeem:
