Esdec, FlatFix Fusion Winddeflector Links, Zwart Plat dak, Landscape 1007224-B (1016-1053mm) 1007226-B (1068-1150mm) 2 Maten

€ 22,50
Flatfix Fusion Winddeflector Links Zwart 2 Maten
Omschrijving





Esdec | FlatFix Fusion | Winddeflector Links | Zwart Plat dak | 1007224-B (1016-1053mm) Folder: PDF

Artikelnummer: FF100-7224-B / 1007224-B
HANDLEIDING  PDF
https://www.solar-nu-webshop.nl/data/upload/Shop/images/2404-flatfix-duaal-black.png
https://www.solar-nu-webshop.nl/data/upload/Shop/images/2304-esdecmanualflatfixfusiondualnl316solarnunlpagina06.png
https://www.solar-nu-webshop.nl/data/upload/Shop/images/2304-esdecmanualflatfixfusiondualnl316solarnunlpagina04.png
https://www.solar-nu-webshop.nl/data/upload/Shop/images/2304-esdecmanualflatfixfusiondualnl316solarnunlpagina05.png
Productinformatie

FlatFix Fusion Winddeflector links zwart

De FF100-7224-B FlatFix Fusion winddeflector links zwart van Esdec is geschikt voor platte daken. Deze winddeflector sluit de linkerkant van het FlatFix Fusion systeem af, wat zorgt voor een aerodynamisch systeem. Het windscherm is gemaakt van kwaliteitsstaal en ook verkrijgbaar in aluminium.

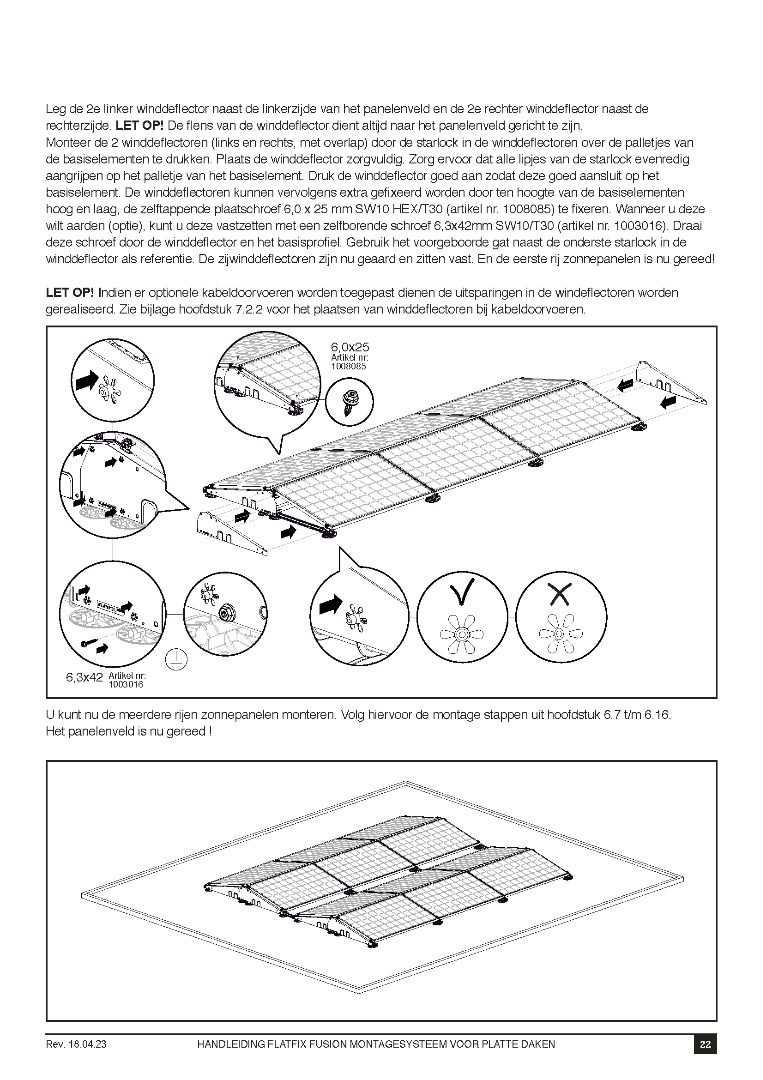

Om de linker winddeflector te installeren leg je deze aan de linkerzijde van het panelenveld. De flens van de winddeflector moet altijd naar het panelenveld gericht zijn. Breek de doorduk plaatjes aan de zijde waar de kabeldoorvoeren zitten aan de onderzijde van de winddeflector open en vouw deze naar binnen toe omhoog. Plaats vervolgens de winddeflector met uitsparingen over de kabeldoorvoeren.

Monteer de linker winddeflector, door de starlock over de zes palletjes van de basis elementen te drukken. Druk de winddeflector goed aan zodat deze goed aansluit op het basiselement. Ten slotte moet de linker winddeflector extra gefixeerd worden met de zelf tappende plaatschroef 6,0 x 25 mm.



Esdec Flatfix Fusion

Flatfix Fusion is een merk van het Nederlandse bedrijf Esdec dat is opgericht in 2004. Flatfix Fusion het is een revolutionair lichtgewicht platdak montagesysteem dat ingezet kan worden voor nagenoeg alle platte daken. Via de calculatietool van Esdec kun je binnen enkele minuten jouw zonne-energiesysteem ontwerpen of eenvoudig de benodigde materialen berekenen en bestellen.

​​​​​​​
Kenmerken van FlatFix Fusion:
  • Speciaal ontwikkelde features voor een hoger rendement
  • Calculatietool beschikbaar in onze webshop
  • 20 jaar fabrieksgarantie
  • Uitvoerig getest materiaal
  • Zeer eenvoudige uitvoering

Verpakkingseenheid

stuk1 stuk
doos200 stuks
Productspecificaties
Bitumen

Dakbedekking

Dakperforatie noodzakelijk: Nee

Gewicht: 1.05 kg

Hoogte aan de bovenzijde: 0.035 m

Kabelkanaal geïntegreerd: Nee

Kabelkanaal optioneel: Ja

Materiaal: Staal

Merk: ESDEC

Montagewijze: Plat dak

Oppervlaktebescherming: Overig

Oriëntatie: Horizontaal

Serie: FlatFix Fusion

Type: Plat dak

Verankeringswijze: Tegel

Verstelbaar: Nee

FlatFix Fusion, montagesysteem voor platte daken, voor zonnepanelen in een duale, landscape opstelling: HANDLEIDING PDF

FLATFIX DUAAL FROND

FLATFIX ENKEL OPSTELLING



ALLE SPECIFICATIES

Kies FlatFix Fusion voor middelgrote en kleinere platte daken.

Ga voor FlatFix Fusion Portrait voor kleine daken zoals aanbouw, uitbouw of carport.
